Российское производство Реестровый номер 10421940
Проектное оборудование. Продажи только через партнеров
НАЗНАЧЕНИЕ
Радиолокатор TBS-RLS предназначен для обнаружения и идентификации движущихся объектов на открытых земных и водных пространствах.
ОБЛАСТИ ПРИМЕНЕНИЯ
- системы дальнего обнаружения
- в составе комплексных систем безопасности объектов

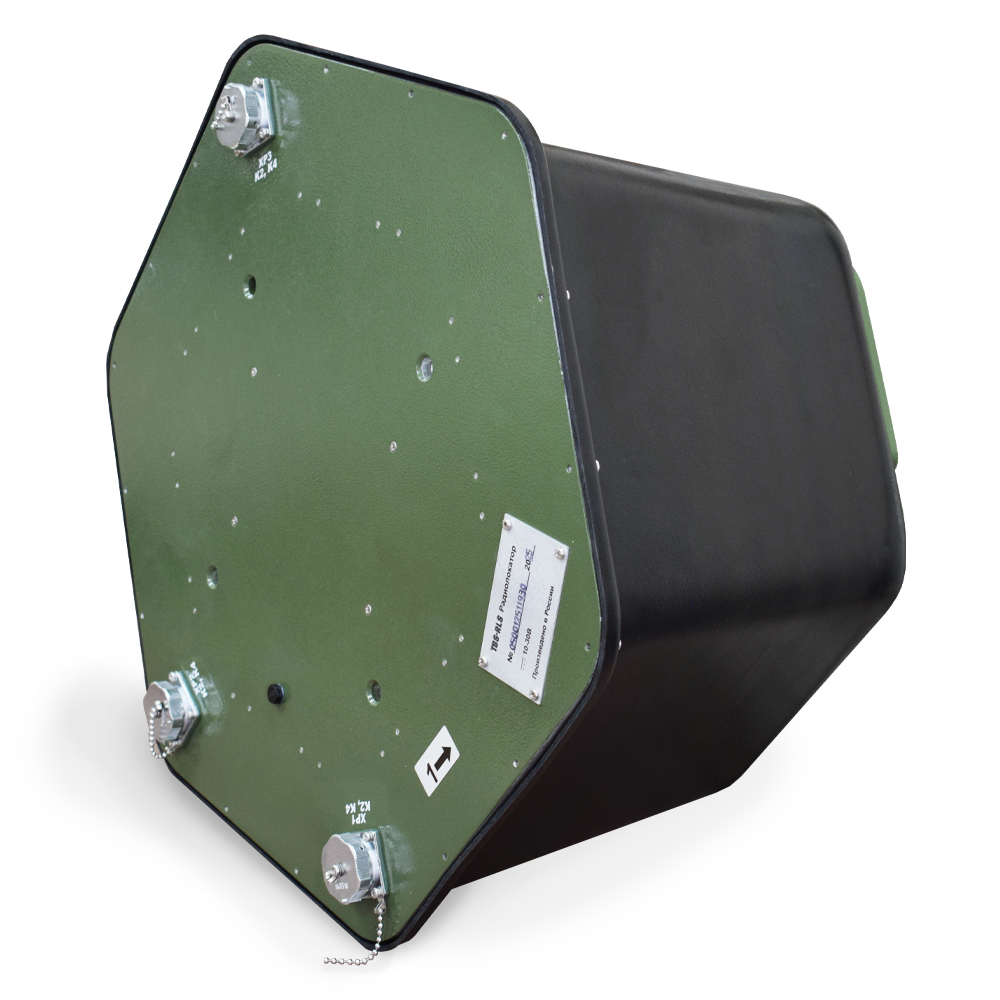

ИСПОЛНЕНИЕ
- выполнен в пластиковом ударопрочном корпусе
- внутри корпуса размещены электронные платы и антенны

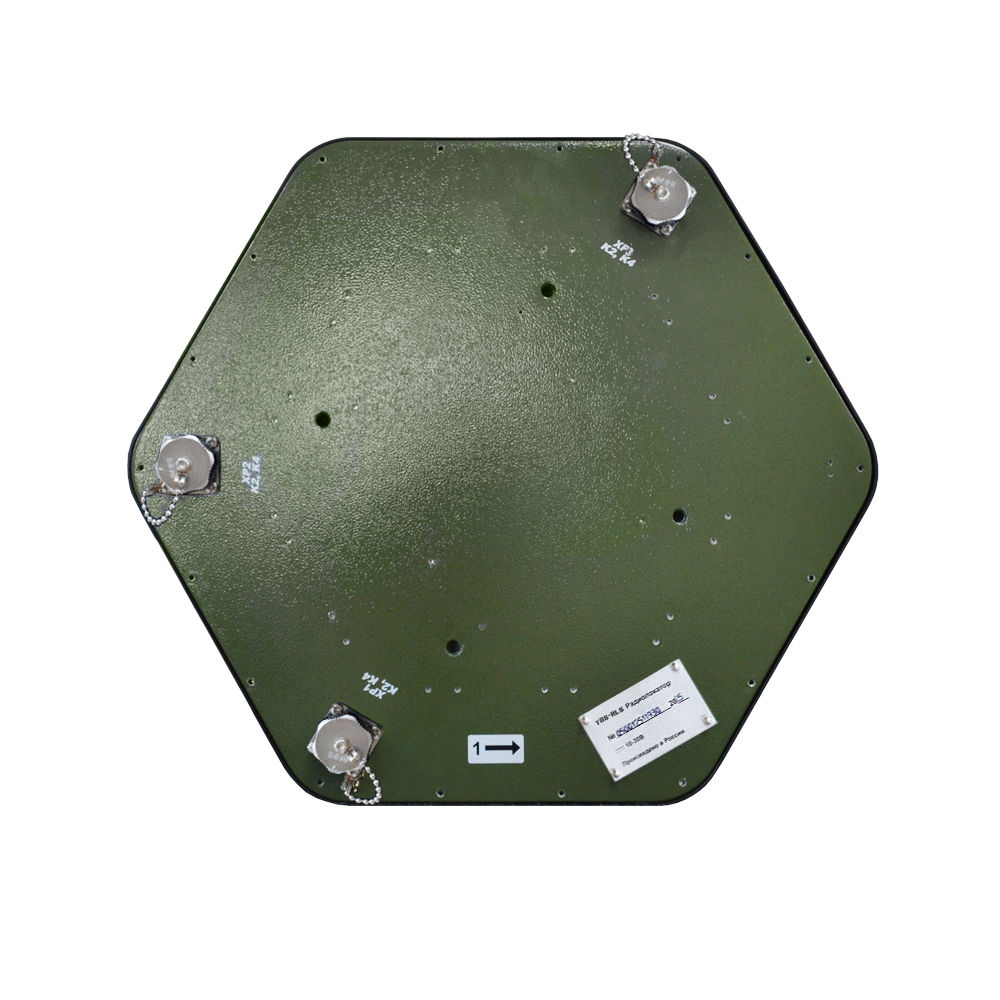

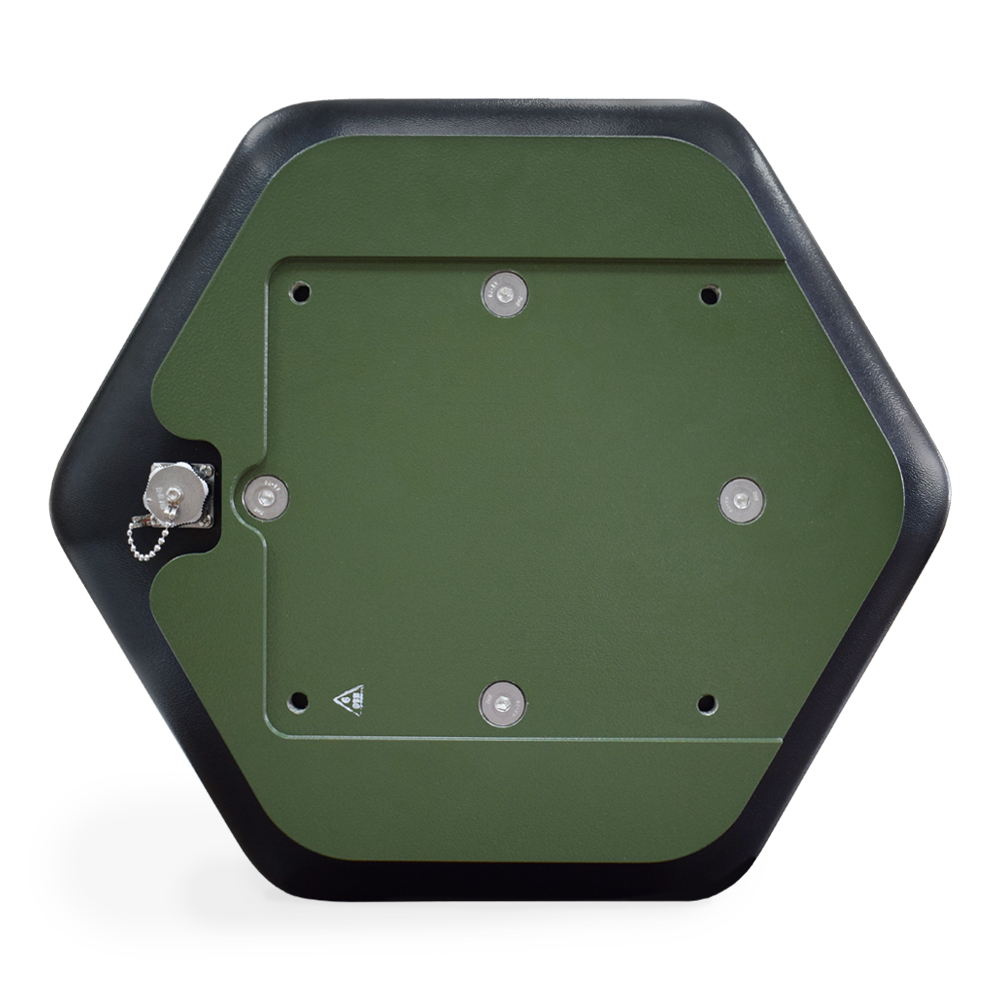

- на корпусе расположена алюминиевая платформа для установки поворотного устройства
ВОЗМОЖНОСТИ
- обнаружение движущихся объектов и определение их типа
- определение траектории передвижения объекта и расстояния до него
- фильтрация помех
- развертывание сетевой структуры из нескольких радиолокаторов с взаимным перекрытием секторов наблюдения
ОСОБЕННОСТИ
- сертифицирован в соответствии с требованиями ПП № 969 от 26.09.2016 г.
- круглосуточная работа в любых погодных условиях
- простота развертывания и обслуживания
- быстрое обнаружение объекта с высокой точностью
- низкое энергопотребление и безопасный уровень питающего напряжения
- низкая мощность электромагнитного излучения
- низкая вероятность ложных тревог
КОМПЛЕКТ ПОСТАВКИ
Наименование |
Кол-во |
Радиолокатор TBS-RLS |
1 шт. |
Комплект монтажных частей, в составе: |
1 к-т |
- Болт М10x40 A2 ГОСТ 7805-70 |
4 шт. |
- Шайба М10 А2 DIN 7980 |
8 шт. |
- Шайба М10 А2 ГОСТ 11371-78 |
8 шт. |
- Болт М10x25 A2 ГОСТ 7805-70 |
4 шт. |
- Пакет с замком Ziplock (зиплок) гриппер 100 х 150 |
1 шт. |
Паспорт |
1 экз. |
Руководство по эксплуатации* |
– |
*При поставке партии изделий или изделия в составе комплекса руководство по эксплуатации поставляется в одном экземпляре. При единичной поставке руководство по эксплуатации поставляется на каждое изделие. |
|
НАДЕЖНОСТЬ И ГАРАНТИЯ
- Гарантийный срок эксплуатации – 2 года.
- Средний срок службы до списания – не менее 8 лет.
Наименование параметра |
Значение |
Максимальная дальность обнаружения (при высоте установки над поверхностью не менее 14 м), не менее*, м: - человек - транспортное средство |
2300 2300 |
Минимальная дальность обнаружения (при высоте установки над поверхностью не менее 3 м), м |
20 |
Протяженность рабочего сектора, до, м |
2300 |
Ширина рабочего сектора, град |
360 |
Ширина луча антенны по углу места, град |
18 |
Разрешение по дальности, не менее, м |
6 |
Разрешение по радиальной скорости, не менее, км/ч |
0,6 |
Диапазон радиальных скоростей обнаруживаемых объектов, км/ч |
от 0,72 до 140 |
Точность определения дальности объекта, м |
±5 |
Точность определения азимута объекта, град |
0,25 |
Максимальное количество одновременно вычисляемых траекторий обнаруженных объектов |
90 |
Полоса рабочих частот, МГц |
от 5350 до 5650 |
Средняя мощность излучения, мВт, не более |
400 |
Частота обновления выходной (траекторной) информации, не менее, Гц |
12 |
Тип диаграммы направленности |
фиксированный |
Количество частотных литер |
8 |
Время обнаружения траектории объекта, не более, сек. (при наличии условий радиовидимости в данной точке появления объекта) |
4 |
Внешний интерфейс |
10М Ethernet |
Напряжение электропитания постоянного тока, В |
10–30 |
Потребляемая мощность, не более, Вт |
11 |
Среднее время наработки на отказ, не менее, часов |
30000 |
Диапазон рабочих температур, °С |
от –40 до +50 |
Габаритные размеры, не более, мм |
466x523х315 |
Масса, не более, кг |
15 |
*При пассивных помехах, свыше 50% в зоне детектирования, получение точной радиолокационной картины невозможно. Необходимо также учитывать, что дальность определения цели при таких помехах уменьшается до 1500-1600 метров. На расстояниях 2100-2300 метров допускается неуверенное обнаружение цели, т.е. возможны периодические потери цели при ее движении в зоне детектирования радиолокатора |
|
Производитель оставляет за собой право вносить изменения в технические и иные характеристики изделий для улучшения их эксплуатационных и технических параметров без предварительного уведомления потребителя.
