НАЗНАЧЕНИЕ
МКТН «Скорпион» на базе автомобиля с повышенной проходимостью предназначен для круглосуточного дистанционного видео-тепловизионного наблюдения, контроля и охраны открытых участков местности.
ОБЛАСТИ ПРИМЕНЕНИЯ
- использование в качестве мобильного быстроразворачиваемого средства охраны открытых участков местности и периметров, подступов и путей передвижения к важным объектам
- использование в качестве основного или вспомогательного рубежа охраны
- контроль пожарной обстановки в дневное и ночное время и в широком диапазоне погодных условий
ИСПОЛНЕНИЕ
- комплекс представляет собой мобильный пост мониторинга – автомобиль повышенной проходимости с оборудованным в салоне рабочим местом оператора
- автомобиль оснащен пневматической мачтой с поворотным устройством, на котором установлены видеокамера дальнего обзора и тепловизор
- комплекс включает в себя базовый комплект и при необходимости в зависимости от поставленных задач один или два комплекта развития
- рабочее место оператора оборудовано модулем индикации и управления, двумя поворотными креслами, столом со встроенной клавиатурой, тачпадом и контроллером управления поворотными видеокамерами
- в грузовом отсеке расположена панель пульта управления комплексом
- дополнительно комплекс снабжен вычислительным блоком, комплектом прибора ночного видения, воздушным компрессором с блоком автоматики, автономным отопителем салона, комплектом бензогенератора и аккумуляторным блоком
- комплекс оснащен IP-видеокамерами собственной безопасности, размещенными в салоне и снаружи автомобиля
- крыша грузового отсека автомобиля оснащена люком, через который выводится мачта с оборудованием, и защитным кожухом, предохраняющим грузовой отсек от попадания осадков при открытом люке
- автомобиль повышенной проходимости может оснащаться навесным оборудованием: фарами-искателями, силовым бампером, лебедкой и прицепным устройством
- комплект развития № 1 представляет собой радиолокатор, устанавливаемый на мачте из состава базового комплекта
- комплект развития № 2 представляет собой комплект оборудования для организации беспроводной передачи данных на расстояние до 30 км
- работа комплекса осуществляется под управлением СПО «Скорпион»
ВОЗМОЖНОСТИ
- интеллектуальное видеонаблюдение открытых пространств в режиме реального времени
- сканирование контролируемого пространства в ручном и автоматизированном режимах
- обнаружение и сопровождение целей видеокамерой и тепловизором, установленными на поворотном устройстве
- определение (уточнение) места нарушения охраняемого участка местности и подача команды (сигнала) «Тревога»
- радиолокационный контроль обстановки на охраняемой территории при использовании комплекта развития № 1
- оповещение оператора о тревожном событии звуковыми и световыми сигналами
- отображение информации в реальном масштабе времени на мониторе станционной части и архивирование событий
- определение собственного местоположения комплекса на карте местности при помощи GPS-приемника
- организация канала связи с удаленным постом мониторинга при использовании комплекта развития № 2
- обеспечение собственной безопасности комплекса
- управление электропитанием элементов оборудования
- автономное питание комплекса от аккумуляторных батарей, бортовой сети автомобиля
ОСОБЕННОСТИ
- подтвержденная испытаниями дальность обнаружения и распознавания объектов в дневное и ночное время
- режим видеолокации, обеспечивающий автоматическое сканирование заданных позиций, детектирование и сопровождение целей
- быстрое развертывание
- возможность скрытного перемещения комплекса без использования штатных осветительных приборов
- мобильность комплекса, обеспечиваемая высокой проходимостью автомобиля
- длительная работа в автономном режиме
- работа в режиме интеллектуального энергосбережения
- работа в режиме энергосбережения с активацией по тревоге радиолокатора
Особенности СПО
- функции интеллектуального анализа видеоизображения с возможностью классификации целей по типам (человек, автомобиль)
- функции резервирования видеоархива
- отображение на мониторе картографической информации, географического местоположения комплекса и состояния его составных частей в виде формализованных извещений
- управление составными частями комплекса
- прием извещений от радиолокатора по радиоканальной связи
- режим циклической перезаписи
КОМПЛЕКТ ПОСТАВКИ
Обозначение |
Наименование |
Кол-во |
СТВФ.424252.129 |
Базовый комплект |
1 |
СТВФ.425149.007 |
Комплект развития № 1 «Радиолокатор» |
* |
СТВФ.425624.017 |
Комплект развития № 2 «Комплект для беспроводной передачи данных» |
* |
СТВФ.424252.018 ВЭ |
Ведомость эксплуатационных документов |
1 экз. |
CТВФ.424252.018ФО |
Формуляр |
1 экз. |
CТВФ.424252.018РЭ |
Руководство по эксплуатации* |
1 экз. |
* Наличие составных частей комплекса определяется договором на поставку. |
||
Состав базового комплекта СТВФ.424252.129
Наименование |
Кол-во |
Автомобиль повышенной проходимости |
1 к-т |
Переходной кронштейн |
1 шт. |
Поворотное устройство SDP-881-S |
1 шт. |
Видеокамера дальнего обзора SDP-8083-S |
1 шт. |
Тепловизор SDP-8615M-S |
1 шт. |
IP-Видеокамера SDP–855-S |
1 шт. |
IP-Видеокамера SDP-852 |
2 шт. |
Комплект шанцевого инструмента |
1 к-т |
Комплект бензогенератора |
1 к-т |
Комплект инструмента и принадлежностей |
1 к-т |
Комплект прибора ночного видения |
1 к-т |
Комплект заземления |
1 к-т |
Комплект ЗИП-О |
1 к-т |
Состав комплекта развития № 1 «Радиолокатор» СТВФ.425149.007
Наименование |
Кол-во |
Радиолокатор STS-177-S |
1 к-т |
Упаковка |
1 шт. |
Состав комплекта развития № 2 «Комплект для беспроводной передачи данных» СТВФ.425624.017
Наименование |
Кол-во |
Контроллер связи STS-507 |
1 к-т |
АРМ «Скорпион» |
1 шт. |
Коммутатор БКМ10П |
1 шт. |
Контроллер STS-504K |
1 шт. |
Комплект монтажных частей |
1 к-т |
Упаковка |
1 шт. |
Антенна |
1 шт. |
Радиопрозрачный колпак для антенн |
1 шт. |
Блок передачи данных для автомобиля* |
1 шт. |
Фиксатор в сборе* |
1 шт. |
Кронштейн фиксатора* |
1 шт. |
Чехол* |
1 шт. |
Комплект монтажных частей |
1 к-т |
*При использовании комплекта развития № 2 комплектующие, отмеченные знаком «*», устанавливаются на базовый комплект, остальное оборудование из состава комплекта развития № 2 поставляется в упаковке СТВФ.305633.068. |
|
ОПИСАНИЕ КОМПЛЕКТОВ
- Базовый комплект представляет собой автомобиль повышенной проходимости, оснащенный видеокамерой дальнего обзора и тепловизором, закрепленными на поворотном устройстве, размещенном на пневматической мачте, а также комплектом прибора ночного видения и бензогенератором. Также базовый комплект включает в себя рабочее место оператора в салоне автомобиля, модуль индикации и управления, вычислительный блок, шкафы для хранения документов, оборудования и инструментов, электрическую лебедку, фары-искатели.
- Комплект развития № 1 «Радиолокатор» представляет собой радиолокатор, предназначенный для обнаружения и сопровождения наземных объектов, а также для определения дальности до них и их скорости передвижения.
- Комплект развития № 2 «Комплект для беспроводной передачи данных» представляет собой комплект антенн и сопутствующего оборудования для приема-передачи информации из вычислительного блока, расположенного на базовом шасси, на удаленный АРМ «Скорпион» посредством радиосвязи между антеннами.
ОПИСАНИЕ СОСТАВНЫХ ЧАСТЕЙ КОМПЛЕКСА
- Автомобиль повышенной проходимости с навесным оборудованием предназначен для обеспечения высокой мобильности комплекса, размещения и транспортировки оборудования комплекса, а также выполнения специальных задач в местах особо сложной проходимости.
- Видеокамера дальнего обзора SDP-8083-S и тепловизор SDP-8615M-S, установленные на поворотном устройстве SDP-881-S, используются для организации видеонаблюдения в видимом и инфракрасном диапазоне. Фокусное расстояние видеокамеры SDP-8083-S изменяется при помощи моторизованного объектива в широких пределах.
- Поворотное устройство SDP-881-S позволяет позиционировать видеокамеру и тепловизор с высокой точностью, сканировать территорию с заданной скоростью и наводить видеокамеру с тепловизором на заданные точки (до 30 точек).
- Радиолокатор STS-177-S предназначен для обнаружения наземных и водных объектов, а также определения дальности до них, их скорости передвижения и их геометрических параметров в любых погодных условиях.
- На пневматической телескопической мачте STS-10904 размещают поворотное устройство с установленными видеокамерой и тепловизором, а также радиолокатор STS-177-S.
- Вычислительный блок позволяет организовать единое информационное пространство комплексной системы видео-тепловизионного наблюдения: сохранять и отображать на модуле индикации и управления данные, полученные от видеокамеры, тепловизора, радиолокатора и камер собственной безопасности.
- Воздушный компрессор с блоком автоматики предназначен для подъема пневматической мачты.
- Модуль индикации и управления позволяет отображение информации на двух 22” экранах, получаемой от вычислительного блока, такой как картографическая информация, географическое местоположение комплекса и состояние его составных частей, а также имеет физические органы управления, индикационные элементы и пульт управления автономным отопителем.
- Стол в сборе со встроенными клавиатурой с тачпадом и контроллером управления поворотным устройством предназначен для управления комплексом из салона автомобиля.
- Панель управления в защитном кожухе предназначена для управления комплексом, находясь вне салона автомобиля, или для экстренных случаев, таких как неисправность модуля индикации и управления, неисправности вычислительного блока из состава рабочего места оператора.
- Блок передачи данных для автомобиля и комплект для беспроводной передачи информации обеспечивает связь мобильного комплекса с удаленным штабом по радиоканалу.

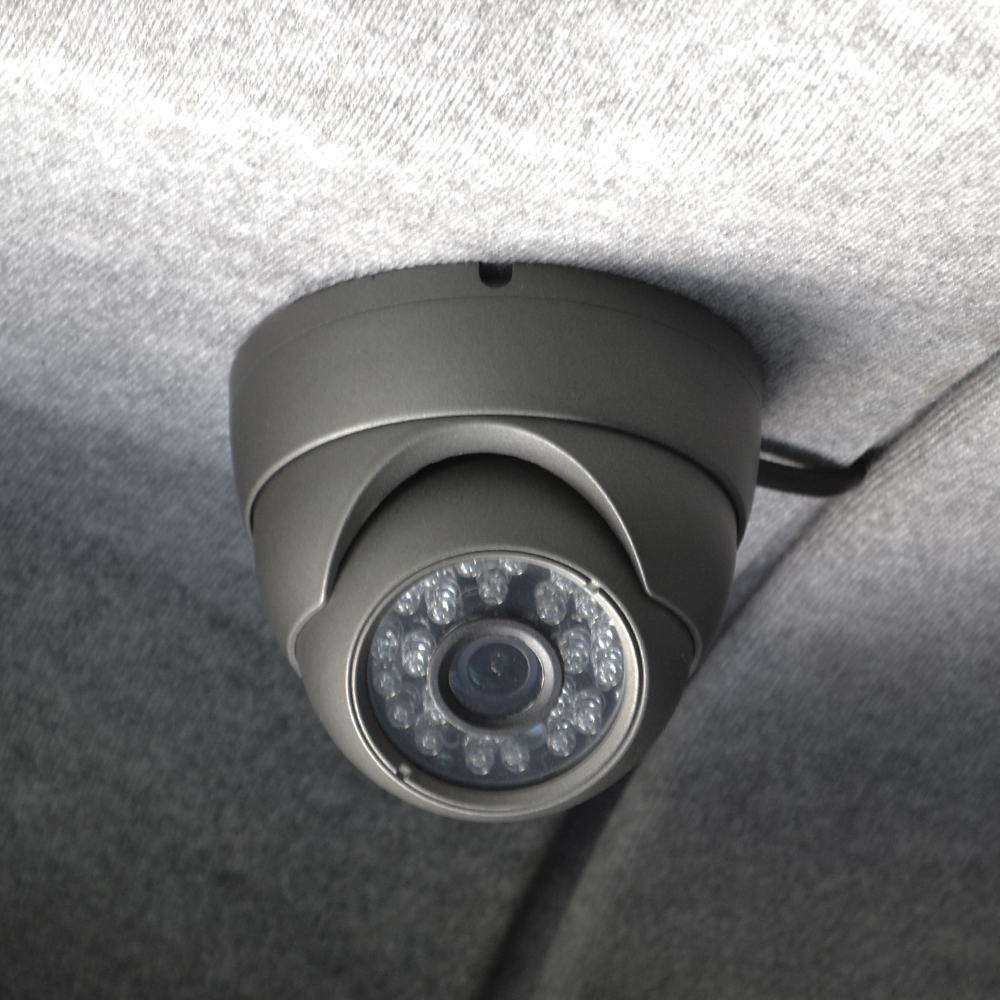

- IP-видеокамеры собственной безопасности SDP-855-S и SDP-852 обеспечивают видеонаблюдение за обстановкой как в салоне, так и снаружи автомобиля.

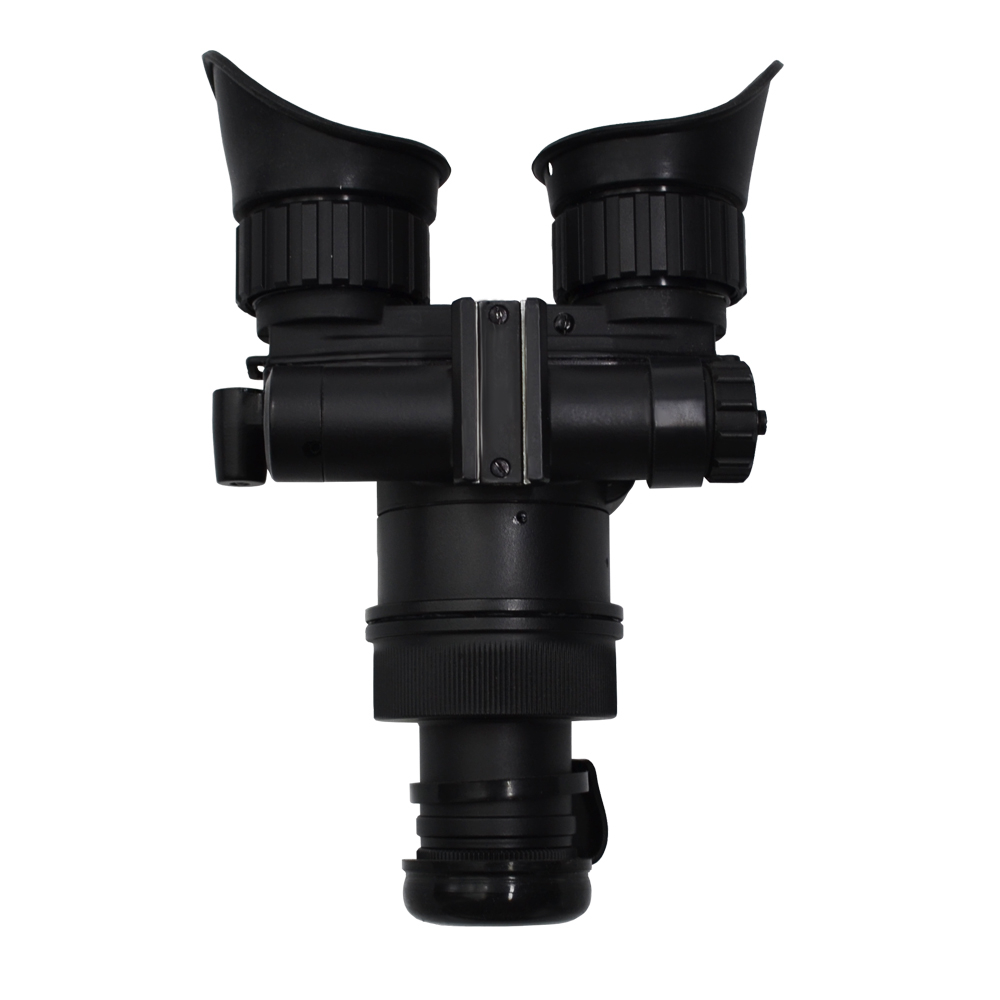

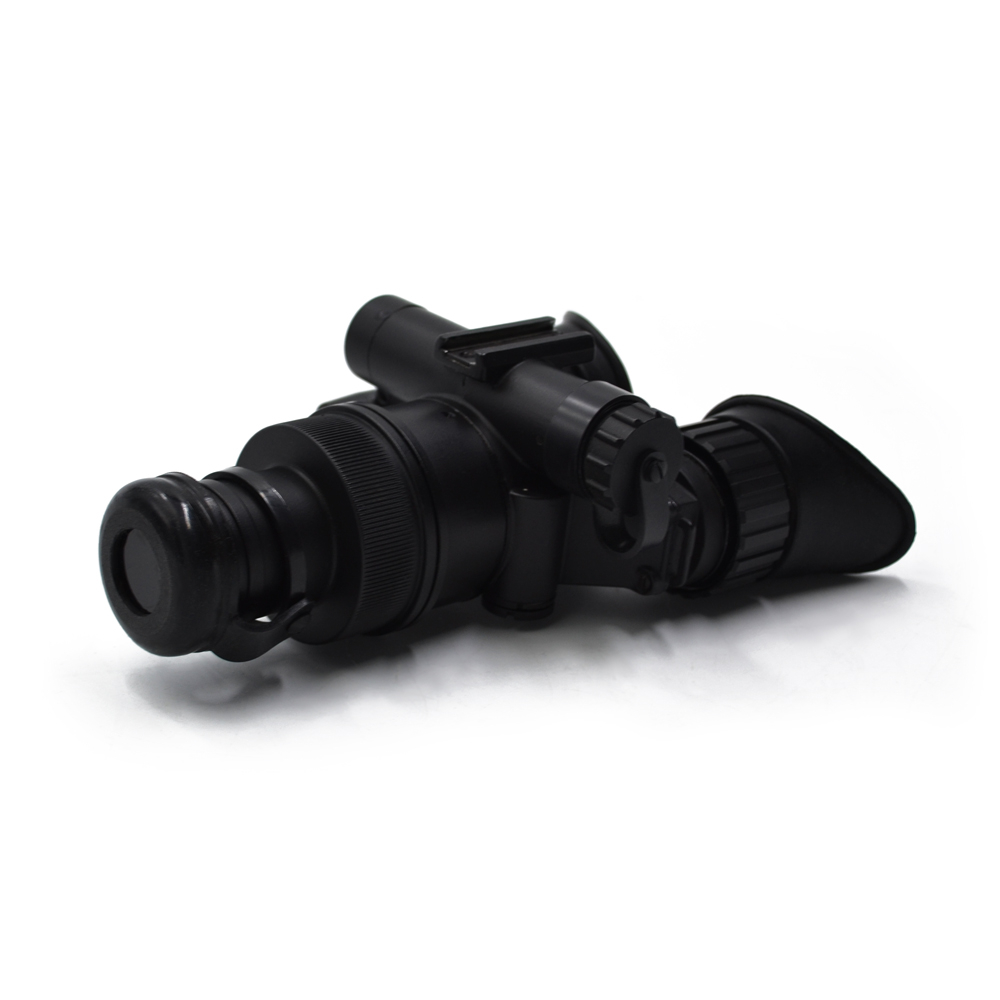

- Комплект прибора ночного видения обеспечивает безопасное и скрытое передвижение автомобиля в ночное время суток с помощью оптического сканирования пути движения автомобиля.

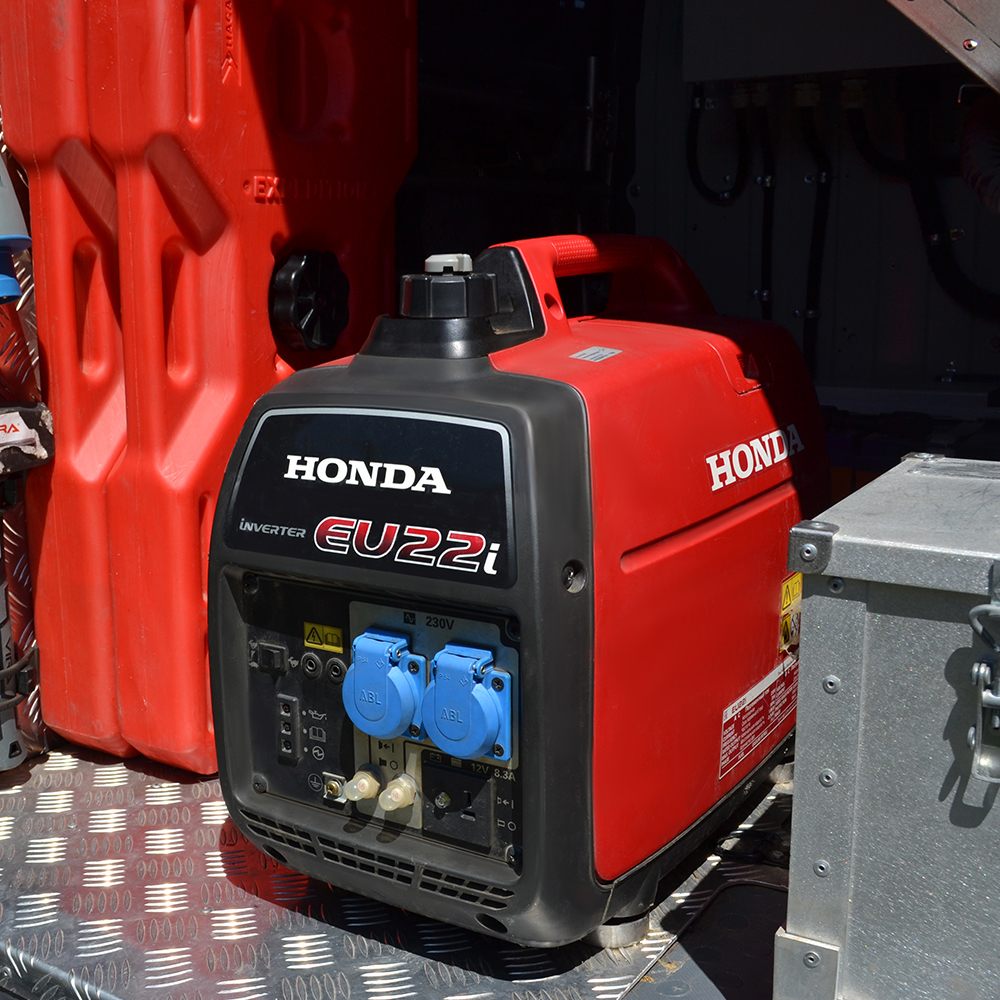

- Комплект бензогенератора обеспечивает электропитание сторонних потребителей и заряд блока АКБ.
- Блок аккумуляторный используется для аккумуляции энергии бензогенератора и обеспечения электроэнергией комплекса.
Описание СПО комплекса
- Рабочее место оператора с предустановленным СПО «Скорпион» предназначено для управления, настройки и организации единого информационного пространства комплекса, позволяет сохранять и отображать на мониторах информацию, полученную от видеокамеры дальнего обзора, тепловизора, а также от радиолокатора при использовании комплекта развития № 1.
НАДЕЖНОСТЬ И ГАРАНТИЯ
- Гарантийный срок эксплуатации – 2 года.
- Назначенный срок службы – 7 лет.
Наименование параметра |
Значение |
Дальность обнаружения видеокамерой дальнего обзора цели, м: - типа «человек» - типа «автомобиль» |
до 10000 до 10000 |
Дальность обнаружения тепловизором цели, м: - типа «человек» - типа «автомобиль» |
до 4000 до 7900 |
Режим автоматического сканирования заданных контрольных точек с обнаружением целей, точек |
30 |
Разрешение видеоизображения при частоте 25 к/сек, пикс: - тепловизора - видеокамеры дальнего обзора |
640х480 2592х1944 |
Протяженность рабочего сектора радиолокатора до, м |
2300 |
Минимальная дальность обнаружения радиолокатором цели (при перепаде высот между локатором и целью не менее 4,2 м), м |
26 |
Максимальная дальность обнаружения радиолокатором цели (при перепаде высот между локатором и целью не менее 11,5 м), не менее, м: - типа «человек» - типа «автомобиль» |
2300 2300 |
Ширина рабочего сектора радиолокатора, град |
360 |
Максимальное количество одновременно вычисляемых траекторий обнаруженных объектов радиолокатором |
30 |
Время обнаружения траектории объекта радиолокатором (при наличии условий радиовидимости в данной точке появления объекта), не более, с |
4 |
Режим наведения видеокамеры на объект двумя нажатиями кнопки тачпада по видеоизображению |
Да |
Режим наведения видеокамеры на объект двумя нажатиями кнопки тачпада по карте местности |
Да |
Угол поворота по горизонтали, град. |
360 |
Угол обзора по вертикали, град. |
±45 |
Разрешение видеоизображения IP-видеокамер, пикс. - SDP-852 - SDP-855 |
1920х1080 2592х1520 |
Дальность организации радиорелейного канала связи (при высоте установки антенны на стационарном посту не менее 40 м от уровня земли), до, км |
30 |
Скорость передачи информации в радиоканале, до, Мбит/с |
40 |
Диапазон частот радиорелейной связи, МГц |
5150-5350 |
Высота мачты с оборудованием, не более, м |
4,2 |
Время автоматического восстановления работоспособности комплекса в полном объеме, после восстановления электроснабжения, не более, с |
180 |
Суммарная емкость блоков АКБ, Ач |
100 |
Запас хода при полном заправленном баке, до, км |
600 |
Разрешенная максимальная масса, до, кг |
3000 |
Напряжение электропитания постоянного тока, В |
24±10% |
Напряжение электропитания переменного тока для подключения сторонних потребителей, В/Гц |
220±10%/50 |
Время автономной работы комплекса, ч |
24 |
Расчёт, чел |
3 |
Срок службы комплекса, лет |
7 |
Температурный режим эксплуатации оборудования комплекса, °С |
от –40 до +50 |
Производитель оставляет за собой право вносить изменения в технические и иные характеристики изделий для улучшения их эксплуатационных и технических параметров без предварительного уведомления потребителя.
