Автономный пост технического наблюдения «Аванпост»
Автономный пост технического наблюдения «Аванпост» (комплекс) предназначен для охраны и интеллектуального видеонаблюдения больших открытых пространств и рубежей государственной границы.
Фотогалерея

НАЗНАЧЕНИЕ

Автономный пост технического наблюдения «Аванпост» (комплекс) предназначен для охраны и интеллектуального видеонаблюдения больших открытых пространств и рубежей государственной границы.

ОБЛАСТИ ПРИМЕНЕНИЯ

  • рубежи государственной границы
  • периметры, подступы и пути передвижения к важным объектам
  • использование в качестве основного или вспомогательного средства охраны

ИСПОЛНЕНИЕ

  • комплекс состоит из линейного и станционного постов
  • полностью автономный линейный пост, располагаемый непосредственно на охраняемом рубеже или участке местности, обеспечивает видеонаблюдение, обнаружение нарушителей, передачу полученной информации на станционный пост по радиорелейной связи
  • станционный пост может быть удален от линейного поста на расстояние до 30 км и обеспечивает управление комплексом, прием, обработку и хранение полученной информации
  • комплекс включает в себя базовый комплект и определяемую в зависимости от поставленных задач комбинацию комплектов развития различного назначения

ВОЗМОЖНОСТИ

  • круглосуточное интеллектуальное видеонаблюдение открытых участков местности, периметров, подступов и путей передвижения к важным объектам, удаленных от линейного поста на расстояние до 10000 м
  • обнаружение человека на расстоянии до 10000 м днем и до 4000 м ночью
  • обнаружение автомобиля на расстоянии до 10000 м днем и до 7900 м ночью
  • определение места нарушения охраняемого участка местности с подачей сигнала «Тревога» и отображением информации в реальном масштабе времени на мониторе станционного поста и архивированием событий
  • автоматическое радиолокационное обнаружение подвижных целей и их сопровождение поворотной видеокамерой и тепловизором
  • получение и обработка извещений от охранных извещателей STS-125, установленных на охраняемом периметре

ОСОБЕННОСТИ

  • подтвержденная испытаниями дальность обнаружения и распознавания объектов в дневное и ночное время
  • обеспечение беспроводного канала связи между линейным и станционным постами на расстоянии до 30 км
  • линейный пост полностью автономен и не требует подключения к промышленной сети электроснабжения и организации линий связи
  • гарантированное обеспечение непрерывной работы благодаря использованию для организации автономного электропитания линейного поста источников энергии различного типа: солнечные батареи, ветрогенератор и бензогенератор
  • удаленный контроль состояния комплекса в программном модуле «Аванпост»
  • система собственной безопасности комплекса, обеспечиваемая охранными извещателями, видеокамерами и заграждениями
  • интеграция с комплексами «Мангуст» производства Стилсофт для расширения охранных возможностей

КОМПЛЕКТ ПОСТАВКИ

Обозначение

Наименование

Кол-во

СТВФ.424252.046

Базовый комплект (БК)

*

СТВФ.463135.001

Комплект развития №1 «Оптико-электронный модуль» (КР №1)

*

СТВФ.424211.004

Комплект развития №2 «Станционный комплект» (КР №2)

*

СТВФ.425624.008

Комплект развития №3 «Линейный комплект» (КР №3)

*

СТВФ.564183.001

Комплект развития №4 «Дополнительный комплект солнечных модулей» (КР №4)

*

СТВФ.382442.001

Комплект развития №5 «Комплект ветрогенераторной установки» (КР №5)

*

СТВФ.561251.001

Комплект развития №6 «Комплект бензогенераторной установки» (КР №6)

*

СТВФ.425149.003

Комплект развития №7 «Радиолокатор» (КР №7)

*

СТВФ.425149.004

Комплект развития №8 «Ретранслятор» (КР №8)

*

СТВФ.425624.009

Комплект развития №9 «МКОУМ Мангуст-П» (КР №9)

*

СТВФ.425728.029

Комплект развития №10 «Комплект заграждения» (КР №10)

*

СТВФ.424252.029ВЭ

Ведомость эксплуатационных документов

1 экз.

СТВФ.424252.029 РЭ

Руководство по эксплуатации

1 экз.

СТВФ.424252.029 ФО

Формуляр

1 экз.

* Наличие и количество составных частей комплекса определяется договором на поставку.

Состав базового комплекта СТВФ.424252.046

Состав комплекта развития №1 «Оптико-электронный модуль» СТВФ.463135.001

Состав комплекта развития №2 «Станционный комплект» СТВФ.424211.004

Состав комплекта развития №3 «Линейный комплект» СТВФ.425624.008

Состав комплекта развития №4 «Дополнительный комплект солнечных модулей» СТВФ.564183.001

Состав комплекта развития №5 «Комплект ветрогенераторной установки» СТВФ.382442.001

Состав комплекта развития №6 «Комплект бензогенераторной установки» СТВФ.561251.001

Состав комплекта развития №7 «Радиолокатор» СТВФ.425149.003

Состав комплекта развития №8 «Ретранслятор» СТВФ.425149.004

Состав комплекта развития №9 «МКОУМ Мангуст-П» СТВФ.425624.009

Состав комплекта развития №10 «Комплект заграждения» СТВФ.425728.029

ОПИСАНИЕ СОСТАВНЫХ ЧАСТЕЙ КОМПЛЕКСА

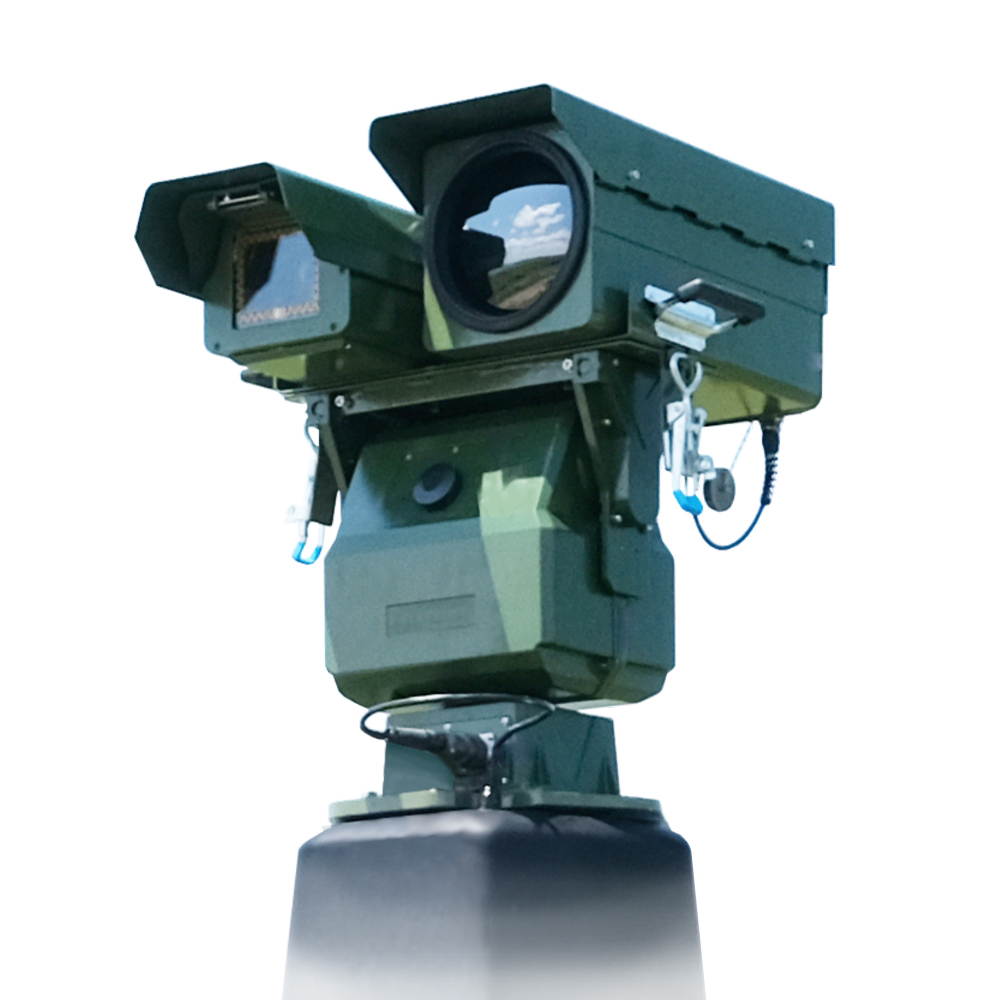

  • Видеокамера дальнего обзора SDP-8083 и тепловизор SDP-8615М, установленные на поворотном устройстве SDP-883, размещаются на мачте STМ-18090 и используются для организации видеонаблюдения в видимом и инфракрасном диапазоне.
  • Поворотное устройство SDP-883 позволяет осуществлять дистанционное управление с изменяемой скоростью ее положением в двух координатах, а также изменять угол обзора и фокусировку видеокамеры и тепловизора.
  • Радиолокатор STS-177 предназначен для обнаружения различных типов наземных и водных объектов, а также определения дальности до них, их скорости передвижения и траектории.
  • Контроллеры связи STS-507 и антенны RocketDish 5G-30 Parabolic используются для организации беспроводного канала связи большой пропускной способности между линейным и станционным постами.
  • Видеосервер «Аванпост» предназначен для сохранения, отображения (через устройства вывода видеоизображения) информации, полученной от тепловизора, видеокамер.
  • АРМ «Аванпост» представляет собой автоматизированное рабочее место и обеспечивает удалённый просмотр видеоканалов в реальном масштабе времени, а также просмотр видеоархива, расположенного на жёстком диске видеосервера «Аванпост».
  • IP телефон STI-100 обеспечивает голосовую связь через сеть Ethernet.
  • Источник бесперебойного питания обеспечивает непрерывную работу АРМ «Аванпост» при возникновении проблем с основным источником электроснабжения.
  • Коммутатор используется для объединения оборудования станционного поста в локальную вычислительную сеть.
  • Центральный контроллер управления предназначен для подключения и управления периферийным оборудованием комплекса и обеспечения его электропитанием.
  • Контроллер STS-157К, входящий в состав центрального контроллера управления, предназначен для выполнения функций организации автономного электропитания полезной нагрузки, управления зарядом АКБ, их защиты от перезаряда и глубокого разряда, а также защиты от перегрева и переохлаждения оборудования центрального контроллера управления.

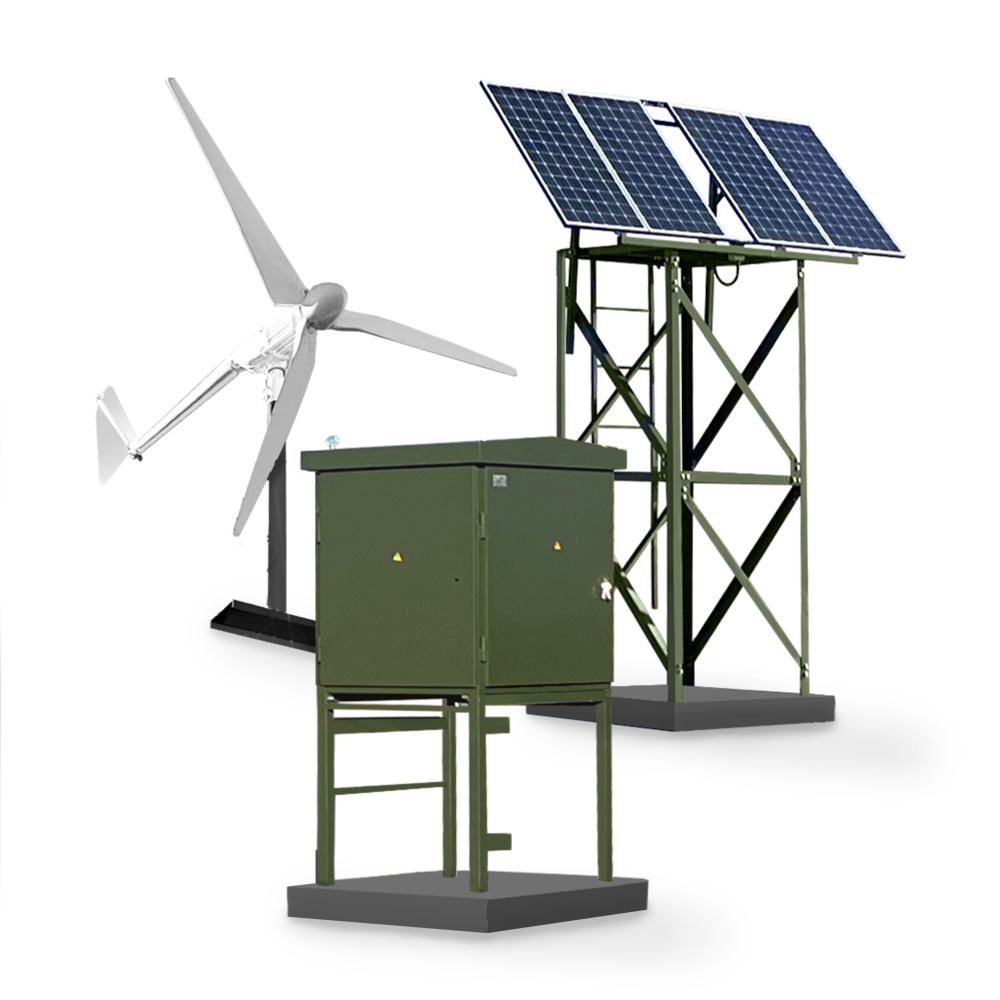

  • Комплект автономного питания STL-73757 и зарядное устройство STS-48402 обеспечивают электропитание линейного поста, автоматический заряд от солнечных модулей блока АКБ и поддержание их в заряженном состоянии.
  • Комплект автономного питания STL-738 и зарядное устройство STS-10403 обеспечивают электропитание линейного поста, автоматический заряд от ветрогенератора блока АКБ и поддержание их в заряженном состоянии.
  • Автономная электростанция STL-726 и зарядное устройство STS-22403 предназначены для заряда в автоматическом режиме аккумуляторных батарей линейного поста от сети переменного тока и поддержания их в заряженном состоянии.
  • Блок питания БП48/24 используется для преобразования напряжения постоянного тока 48 В в напряжение постоянного тока 24 В, его стабилизации и электропитания потребителей суммарной мощностью до 350 Вт.
  • Блок защиты от глубокого разряда БГР48/50 обеспечивает защиту аккумуляторных батарей при критически низких значениях заряда.
  • Аудиоусилитель БА50/24 предназначен для организации системы оповещения и громкоговорящей связи.
  • Ретранслятор STL-716 обеспечивает организацию беспроводного канала связи между линейным постом и охранными извещателями, расположенными в пределах прямой видимости.
  • Блок БРДМ-К используется для получения и обработки извещений от охранных извещателей и трансляции их носимому комплекту Уником-1-Н посредством поворотного устройства.
  • Извещатель охранный STS-102P обеспечивает формирование извещения о тревоге и его передачу по радиоканалу на станционную часть или на носимый комплект Уником-1-Н.
  • Ретранслятор STS-931P предназначен для расширения дальности установки извещателей и возможности использования извещателей в условиях отсутствия прямой видимости. Ретранслятор обеспечивает перенаправление тревожного извещения, поступающего от носимого комплекта Уником-1-Н, на индивидуальные оповещатели.
  • Индивидуальный оповещатель Уником-Амулет предназначен для приема и фиксации тревожного извещения и выдачи звукового, светового и вибрационного оповещения.
  • Зарядное устройство STS-943M предназначено для зарядки аккумуляторных батарей носимого комплекта Уником-1-Н и индивидуальных оповещателей от сети переменного тока.

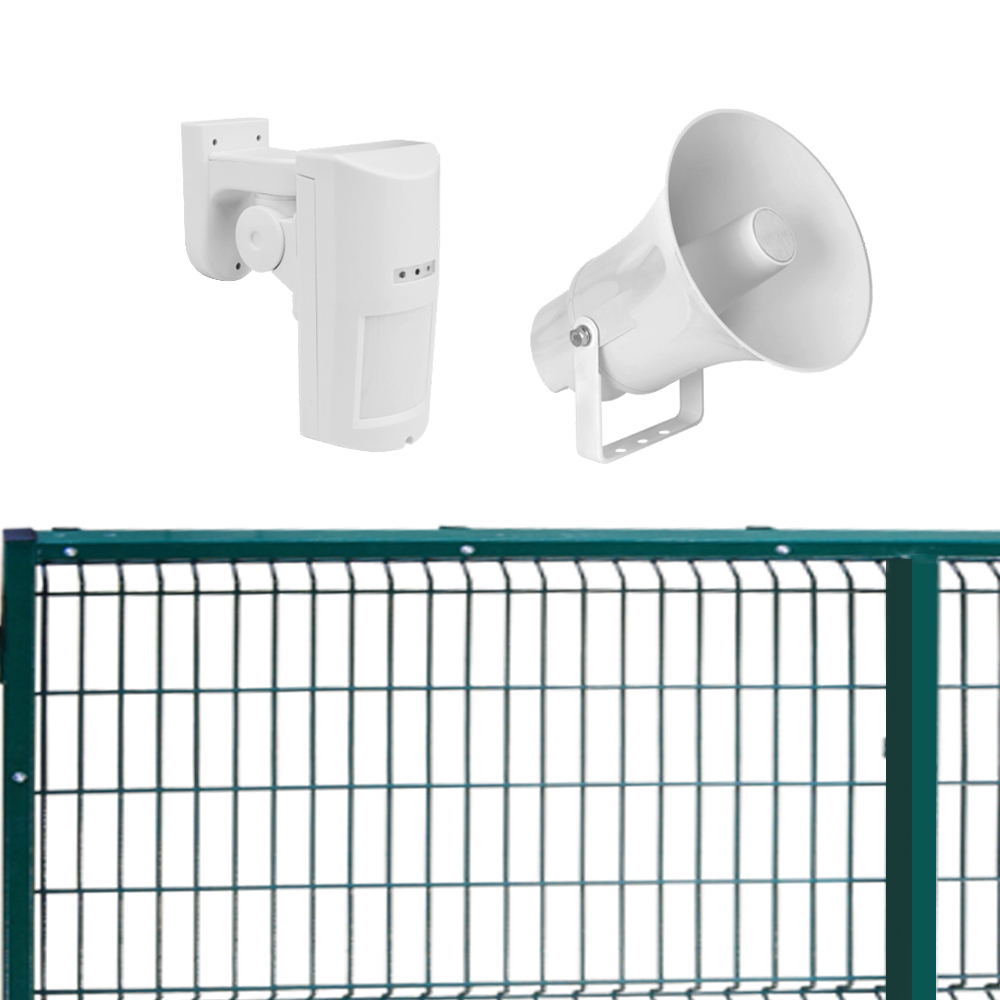

  • IP-видеокамера SDP-850, извещатель охранный STS-125, громкоговоритель 10ГР-38, аудиодомофонная панель STS-747 обеспечивают собственную безопасность линейной части.
  • Комплект инженерного заграждения предназначен для защиты линейного поста от несанкционированного проникновения.
  • Мачта STM-28161 предназначена для отвода молниевых разрядов от сооружений и оборудования линейного поста.

НАДЕЖНОСТЬ И ГАРАНТИЯ

  • Гарантийный срок эксплуатации – 2 года.
  • Назначенный срок службы – 8 лет.

Наименование параметра

Значение

Дальность обнаружения/распознавания цели типа «человек» видеокамерой дальнего обзора, не менее, м

10000/8000

Дальность обнаружения/распознавания цели типа «человек» тепловизором, не менее, м

4000/3000

Дальность обнаружения/распознавания цели типа «автомобиль» видеокамерой дальнего обзора, не менее, м

10000/10000

Дальность обнаружения/распознавания цели типа «автомобиль» тепловизором, не менее, м

7900/5300

Скорость отображения видеоинформации в реальном масштабе времени с одновременным архивированием событий (с разрешением 2592х1944 пикс. для видеокамеры дальнего обзора SDP-8083, 640х480 пикс. для тепловизора SDP-8615M), кадр/с

25

Режим автоматического сканирования заданных контрольных точек с обнаружением целей

до 30 точек

Режим наведения видеокамеры на объект манипулятором типа «мышь» нажатием по видеоизображению или посредством контекстного меню графического плана

Да

Автоматическое наведение на цель при приеме команды от радиолокатора (при наличии радиолокатора STS-177 в комплекте)

Да

Дальность обнаружения цели радиолокатором STS‑177, м

от 50 до 2300

Дальность организации беспроводного канала связи (между станционным и линейным постами, между ретранслятором STL‑716 и линейным и станционным постами), до, км

30

Режим интеллектуального энергосбережения

Да

Угол обзора видеокамеры дальнего обзора:

- по горизонтали

- по вертикали


360°

±45°

Скорость передачи информации в радиоканале, не менее, Мбит/с

40

Мощность солнечных модулей (STL-737), не более, Вт

800

Емкость аккумуляторных батарей, Ач

400

Удаленный мониторинг заряда аккумуляторных батарей

Да

Диапазон частот беспроводной связи, Гц

5150-5350

Диапазон рабочих температур, °C:

- линейного поста

- станционного поста


от -40 до +50

от +5 до +50

Электропитание линейного поста, В

48±10%

Электропитание станционного поста, В/Гц

~220±10%/50

Расчет для работы с комплексом, чел

1

Время восстановления работоспособности при подаче питания, не более, мин.

5

Время автономной работы при полностью заряженных АКБ, не менее, сут.:

- при температуре окружающей среды в течении суток выше 0 0С

- при температуре окружающей среды в течении суток ниже 0 0С


9

4

Дальность обнаружения подвижного нарушителя автономным инфракрасным охранным извещателем STS-102P (из состава МКОУМ Мангуст‑П), м

50

Максимальная дальность передачи тревожного извещения от извещателя STS-102P до мачты STM-18090 в условиях прямой видимости, до, м:

- без использования ретранслятора STS-931P, до, м

- при использовании ретранслятора STS-931P, до, м


500

1000

Время работы извещателя STS-102P в автономном режиме, не менее:

- при контроле связи 1 раз в сутки

- при контроле связи 1 раз в минуту


5 лет

3 месяца

Производитель оставляет за собой право вносить изменения в технические и иные характеристики изделий для улучшения их эксплуатационных и технических параметров без предварительного уведомления потребителя.
